¿Qué es la calidad de la energía eléctrica?
La calidad de la energía eléctrica es el conjunto de características técnicas que debe tener la electricidad suministrada para que los equipos funcionen sin problemas: tensión estable, ondas senoidales puras, fases balanceadas, factor de potencia cercano a 1, ausencia de transitorios y armónicos bajos.
Cuando la calidad falla, las consecuencias son costosas:
- Penalizaciones del operador de red por factor de potencia bajo (CREG 015 de 2018).
- Daño a equipos electrónicos sensibles (variadores, PLCs, UPS, servidores).
- Sobrecalentamiento de cables, transformadores y motores.
- Disparos espurios de protecciones sin causa aparente.
- Reducción de vida útil de toda la instalación eléctrica.
Señales de que necesitas un estudio de calidad de energía
- Recibes facturas con cobro por energía reactiva o factor de potencia bajo.
- Hay disparos frecuentes de breakers sin sobrecarga clara.
- Los motores se calientan en exceso o vibran.
- Hay fallas repetitivas de electrónica (variadores, UPS, PCs industriales).
- Parpadeo de luces (flicker) al arrancar motores grandes.
- Los transformadores hacen ruido inusual o están calientes.
- Tu planta tiene muchas cargas no lineales: variadores, hornos de arco, soldadoras, UPS.
Qué parámetros medimos

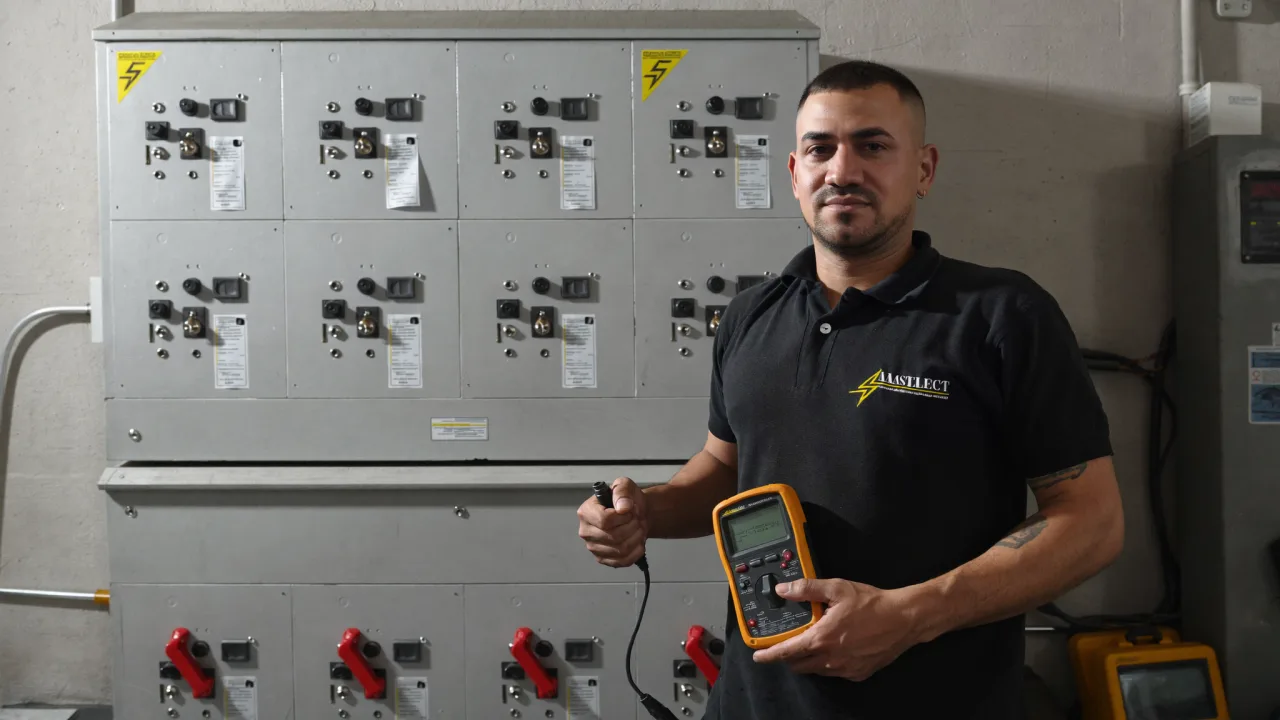

Conectamos un analizador de red profesional (Fluke, Hioki) durante 7 días mínimo y capturamos:
| Parámetro | Qué revela |
|---|---|
| Tensión por fase | Variaciones, hundimientos, sobretensiones, desbalance |
| Corriente por fase + neutro | Carga real, desbalance, retorno por neutro |
| Factor de potencia | Si cumple > 0.9 inductivo (CREG) |
| Armónicos (THD-V, THD-I, hasta orden 50) | Si cumple IEEE 519 / NTC 5000 |
| Potencia activa, reactiva y aparente | Demanda real, picos, perfil de carga |
| Flicker (Pst, Plt) | Parpadeo perceptible al ojo humano |
| Transitorios y eventos | Hundimientos (sags), sobretensiones (swells), interrupciones |
Cómo corregimos los problemas detectados
Según los hallazgos, proponemos correcciones específicas:
- Factor de potencia bajo → Banco de condensadores fijo o automático escalonado.
- Armónicos altos → Filtros pasivos sintonizados o filtros activos.
- Desbalance de fases → Redistribución de cargas, transformadores zigzag.
- Transitorios y sobretensiones → DPS (descargadores), supresores de picos, UPS para cargas críticas.
- Hundimientos de tensión → UPS, transformadores de aislamiento, mejoras en acometida.
- Mala puesta a tierra → Estudio de resistividad, mejoras al SPT (sistema de puesta a tierra).
¿Te están penalizando el factor de potencia?
Cotizar banco de condensadores →Banco de condensadores: nuestro servicio estrella
El banco de condensadores es la solución más común a problemas de factor de potencia. Fabricamos dos tipos:
- Fijo — Para cargas constantes. Más económico, ideal cuando la demanda no varía mucho.
- Automático escalonado — Para cargas variables. Un regulador controla cuántos pasos (kVAr) entran o salen según el factor de potencia instantáneo.
Beneficios concretos:
- Eliminar penalización del operador (corregir FP a > 0.9, idealmente 0.95).
- Reducir la corriente total → menos pérdidas en cables.
- Liberar capacidad del transformador (puede atender más carga sin ampliar).
- Ahorro típico: 8–15% de la factura eléctrica industrial.
Preguntas frecuentes
¿Qué es la calidad de la energía eléctrica?
Conjunto de características técnicas que debe tener la electricidad: tensión estable, ondas puras, fases balanceadas, factor de potencia alto, ausencia de transitorios y armónicos.
¿Cómo sé si necesito un estudio?
Penalización por bajo FP, disparos sin causa, motores calientes, fallas de electrónica, parpadeo de luces, transformadores ruidosos.
¿Qué es un banco de condensadores?
Equipo que entrega energía reactiva capacitiva para compensar la inductiva, mejora FP, reduce penalizaciones y baja pérdidas.
¿Cuánto se ahorra corrigiendo el FP?
Entre 8% y 15% de la factura eléctrica industrial. Corregir FP de 0.75 a 0.95 elimina la penalización y reduce pérdidas.
¿Qué son los armónicos eléctricos?
Distorsiones de la onda senoidal generadas por cargas no lineales (variadores, UPS, hornos). Provocan calentamiento, disparos y daño a equipos. El RETIE limita la THD.
